容積式水表(銅殼)

容積式水表(銅殼)

精度級別:2級

機芯方式:容積式

基表材質:銅

測量范圍:R200\160

安裝環境:B級

脈沖輸出:選配

品牌名稱:靈波、國信

產品產地:浙江寧波

生產廠家:寧波國信儀表科技有限公司

詢價熱線:+8613355900125

產品詳情

一、產品概述

  本款立式容積式水表采用黃銅材質表殼,是一種安裝在封閉管道中的定量排放式水表,也可稱為立式旋轉活塞式水表,其組成結構包括被逐步充滿和排放流體的已知容積的容室和依靠流體驅動的機構兩個部分,主要用于純凈水等對計量精度要求較高且水質較好的流量計量工作。

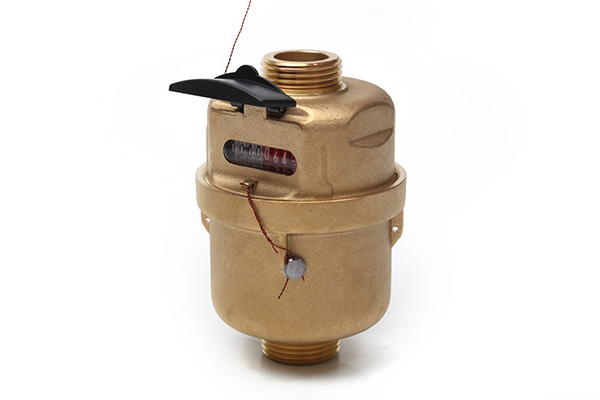

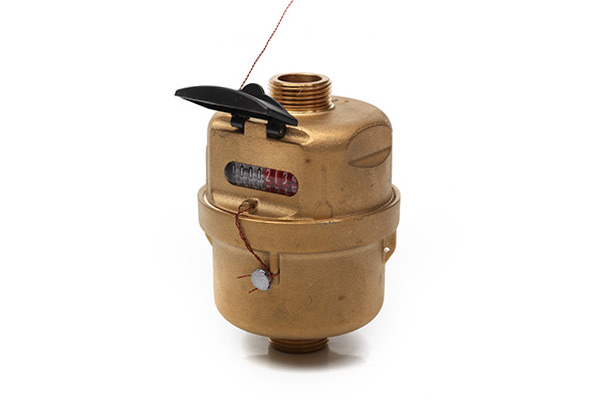

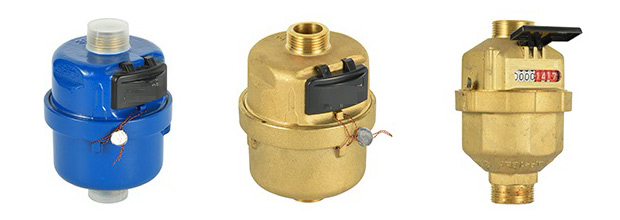

DN15~25mm銅殼容積式水表
DN15~25mm 銅殼容積式水表


二、工作原理

  在水壓的作用下,水從下部進水口進入到立式容積式水表的測量室內,推動旋轉活塞環繞測量室的中心軸作旋轉運動,同時水從活塞內空處及活塞與測量室壁面所形成的空處流向上部出水口排出,在活塞旋轉的同時,由轉動軸和撥叉與計數機構相連接,所以只要記下活塞旋轉的次數,就可計算出流過水表的水流量體積。


三、功能特點

  1. 采用活塞旋轉的原理;

  2. 各項技術指標符合ISO4064標準,計量精度高;

  3. 計數器與水隔開,數字清晰,讀數方便;

  4. 性能穩定可靠,采用優質材料;

  5. 適用于水質較好的各種管路;

  6. 進水口(立式)或出水口(水平)裝有止回閥,可防止倒流;

  7. 用于≤50℃的冷水;

  8. 水壓≤1MPa 或1.6MPa (即10bar 或16bar);

  9. 可根據用戶要求增加遠傳脈沖輸出功能。


四、流量參數

口徑計量等級Q4Q3Q2Q1最小讀數最大讀數
大流常用流量分界小流
DN(mm)m3/hL/hm3
15R1603.1252.52515.6250.000029,999
R2002012.5
20R1605440250.000029,999
R2003220
25R1607.8756.36339.3750.000029,999
R20050.431.5


五、最大允許誤差

  ① 低區 (Q1≤Q<Q2) 最大允許誤差為±5%

 ?、?高區 (Q2≤Q≤Q4) 最大允許誤差為±2%

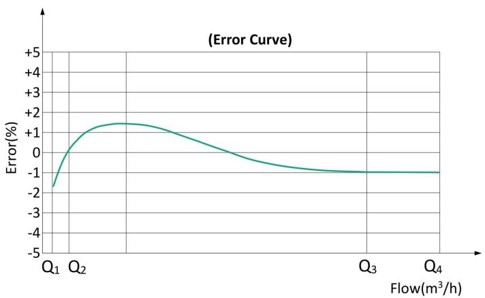

立式容積式水表流量誤差曲線圖


六、壓力損失曲線

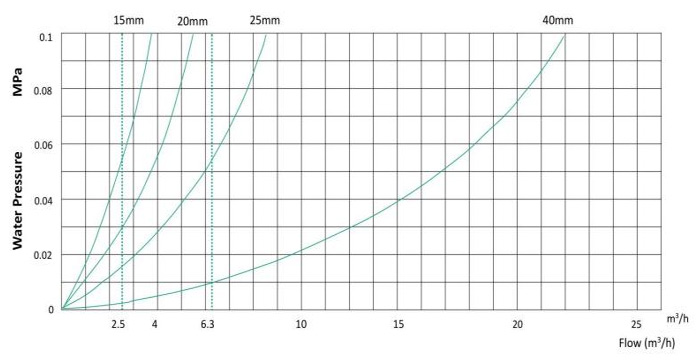

立式容積式水表壓力損失曲線圖


七、規格尺寸

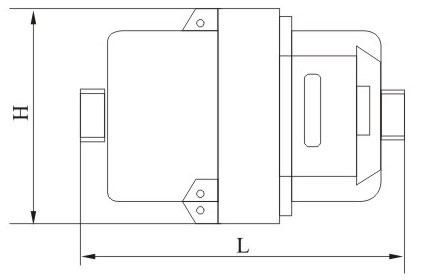

立式容積式水表外形尺寸圖


型號尺寸長L寬W高H連接螺紋D重量
mm
AF-15S15115100100G 3/4’’B0.4
AF-15B151159191G 3/4’’B0.95
AF-20S201309696G 1’’B0.60
AF-20B201309696G 1’’B1.2
AF-25B25170112112G1 1/4’’B1.8
AF-40B40300174174G 2’’B6.5
